有限空间气体监测系统

发布时间：2022-03-04 人浏览

建设背景

为深刻吸取近年来国内多起有限空间检维修作业和复产环节煤气等有毒有害气体中毒、窒息事故教训，进一步落实企业安全生产主体责任，有效防范生产安全事故的发生，结合国家安全监管总局、省、市安监局部署的有限空间作业条件确认等重点工作要求及相关企业生产经营特点和突出问题，制定本书。

编制依据

GB12358-2006《作业场所环境气体检测报警仪通用技术要求》-毒气检测报警仪设计参考

劳人护（87）36《中华人民共和国危险场所电气安全规范》

GB50058-2014《爆炸危险环境电力装置设计规范》

GB50493-2009《石油化工可燃气体和有毒气体检测报警设计规范》

JJG698-2004《可燃气体检测报善器》

JJG551-2003 （二氧化疏气体检测仪）

JJG915-2008 （《一氧化碳检测报等器》

JJG695-2003 （硫化氢气体检测仪》

有限空间简介

有限空间是指封闭或部分封闭、进出口受限但人员可以进入，未被设计为固定工作场所，通风不良，易造成有毒有害、易燃易爆物质积聚或氧含量不足的空间。有限空间 一般具备以下特点：

（1） 空间有限，与外界相对隔离；

（2） 进出口受限或进出不便，但人员能够进入开展有关工作；

（3） 未按固定工作场所设计，人员只是在必要时进入有限空间进行临时性工作；

（4） 通风不良，易造成有毒有害、易燃易爆物质积聚或氧含量不足。

有限空间作业存在的主要安全风险包括中毒、缺氧窒息、燃爆以及淹溺、高处坠落、 触电、物体打击、机械伤害、灼烫、坍塌、掩埋、高温高湿等。在某些环境下，上述风险可能共存，并具有隐蔽性和突发性。

引发有限空间作业中毒风险的典型物质有：硫化氢、一氧化碳、苯和苯系物、氰化 氢、磷化氢等。

综上所述，为了保证工人的安全，在进入任何有限空间之前，都要对其中的气体成分进行检测，并且要在非接触情况下按以下顺序进行检测，首先确保有足够的氧气浓度存在;不存在可燃性气体;有毒气体浓度低于OSHA的暴露限度。在有限空间内存在的有毒气体包括:硫化氢(H2S)和一氧化碳(CO)，也可能存在其他的有毒气体,比如挥发性有机化合物气体和蒸气(VOC)。 对于各类不同的生产场合和检测要求，选择合适的气体检测仪是每一个从事安全和卫生工作的人员都必须十分注意的。由于每一个生产部门所遇到的气体种类都是不同的。在选择气体检测仪时就要辨识安全风险，正确估计在工人进入有限空间时可能遇到的各类危险气体种类，考虑到各种情况。

有限空间气体监测系统

TM-2B 型有限空间气体监控系统主要涉及有限空间内温度、湿度、氧气、二氧化碳、（甲烷、硫化氢、以及电力高压管廊六氟化硫等）有毒气体、积水等的监测。通过有限空间环境实时监控多合一采集探头警采集，送至 TM-2B 型有限空间气体气体监控主机进行处理分析并做出响应，同时将采集到的数据通 GPRS 或 Internet 网发送至监控中心平台服务器，监管人员可实时查看辖区内有限空间的环境状况，根据设置的异常触发事件（如烟雾、 气体浓度、积水等），配合视频系统可进行拍照上传，提前告知事故处理人员现场异常状况，便于做好相应的准备。 监控中心服务器端可设置报警信息，当发生异常状况时，能够通过短信、微信或者邮箱的方式通知管理人员，提前处理现场事故，避免造成重大经济损失。

能对有限空间内环境参数进行监测与报警。环境参数检测内容应符合表1，气体报警设定值 ，应符合国家现行标准《有限空间作业职业危害防护规范》GBZ/T205的有关规定。

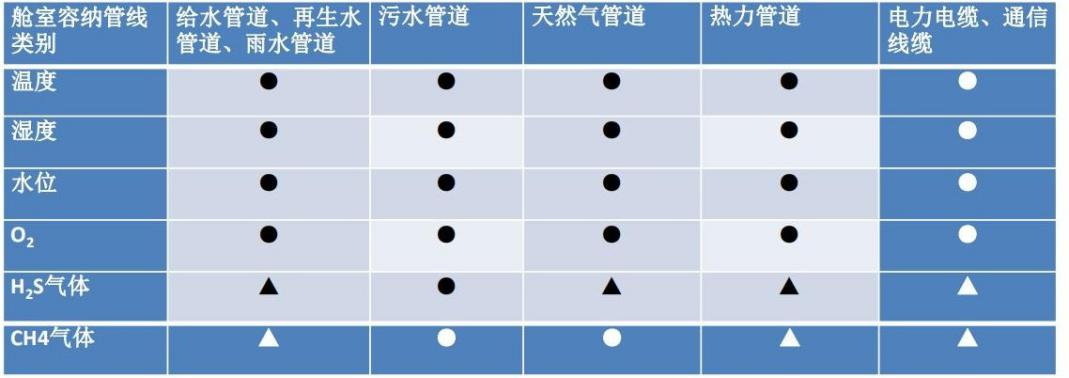

表1 环境参数检测内容    注：●应监测；▲宜监测

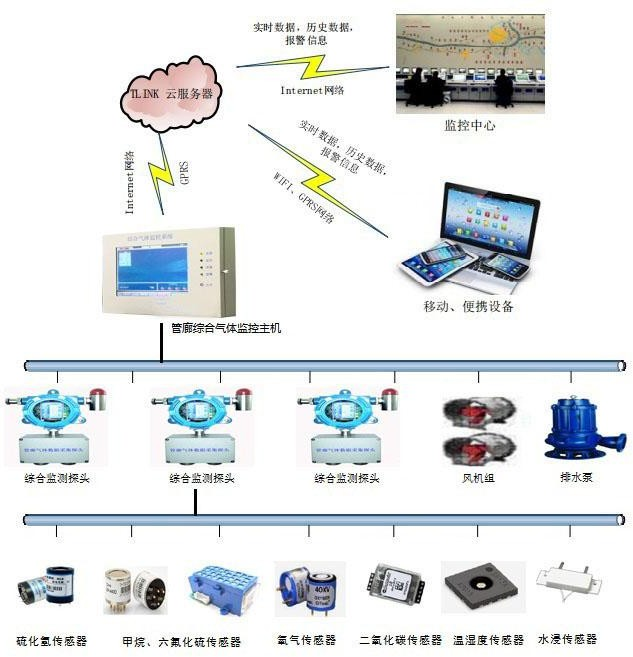

监测系统结构图

该系统的可以通过 GPRS 或 Internet 网将数据传送到监控中心，监控中心以服务请求方式实现数据的交互；当现场出现报警信号时气体监控主机会发出本地声光和语音警告并且可以联动风机和排水泵，监控中心同时服务器会通过短信、微信、邮箱等方式向监控人员发送报警信息。加上移动、便携式设备的监控功能，使得工作更加方便，随时随地都可以查看设备系统工作状态，第一时间接收报警信息，可让您及时做出工作安排和故障处理措施，避免了长期人工监管的问题。
